Tube Mill line
고주파 유도가열 장치를 이용하여 파이프를 생산하는 조관기입니다.
조관기 라인
Tube mill line

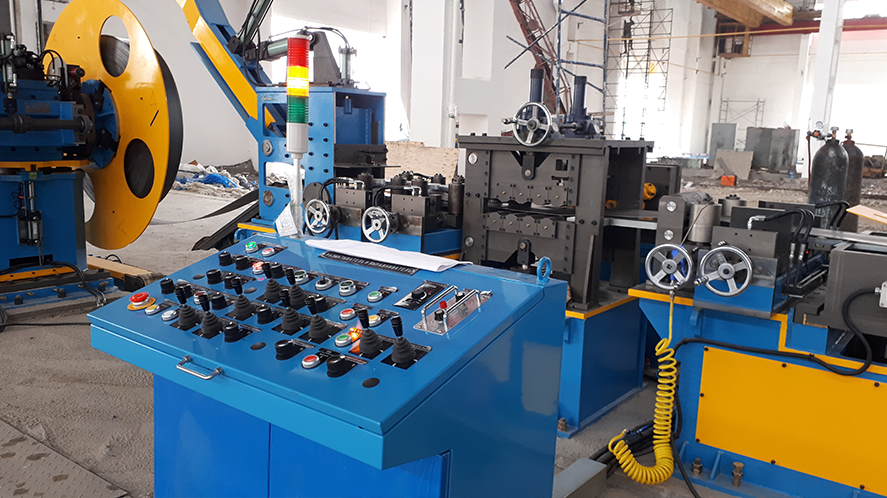

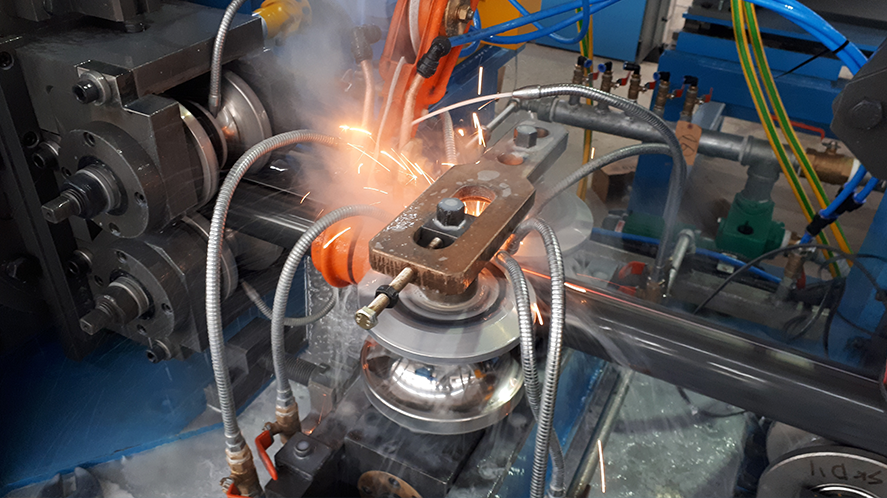

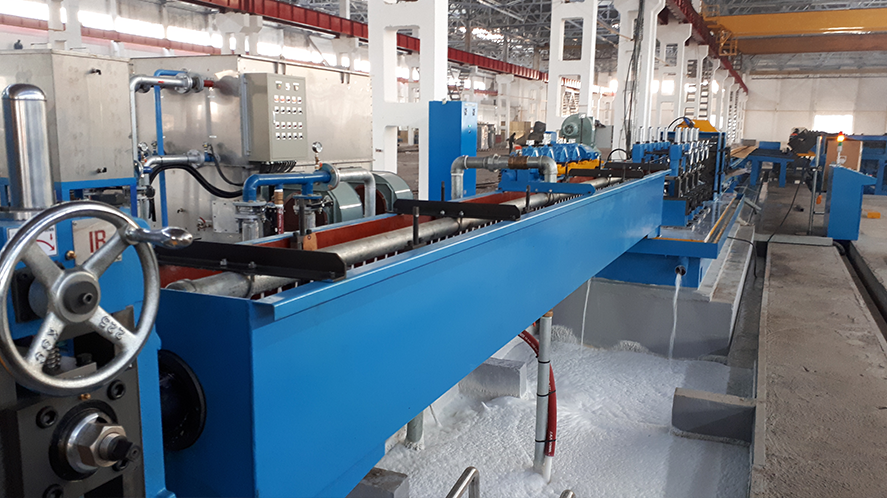

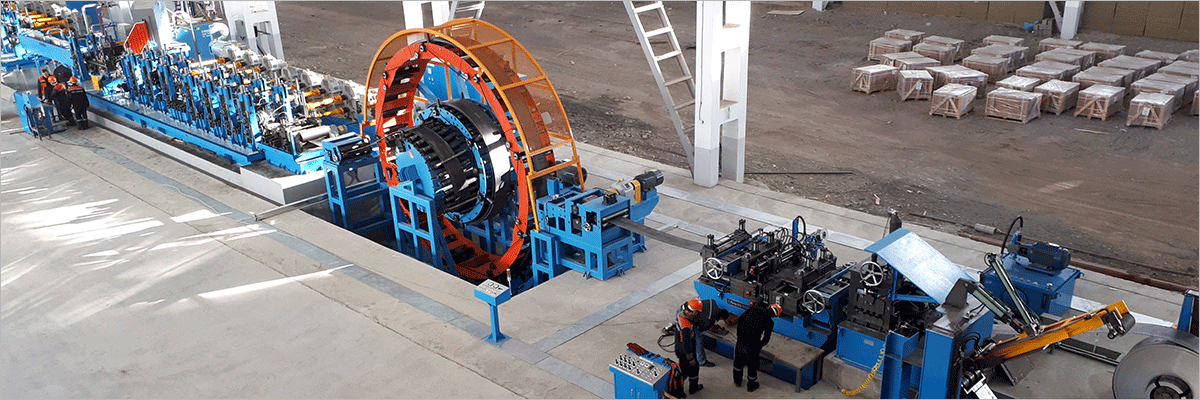

ROLL FORMING 사의 TUBE MILL LINE 설비는 고주파 유도가열 장치를 이용하여
연속용접(ERW)방식으로 PIPE를 생산하는 설비로써 원하는 규격으로 슬리팅된 스트립을 길이방향으로 연속 성형 후 용접하여 자동 절단하는 설비입니다.

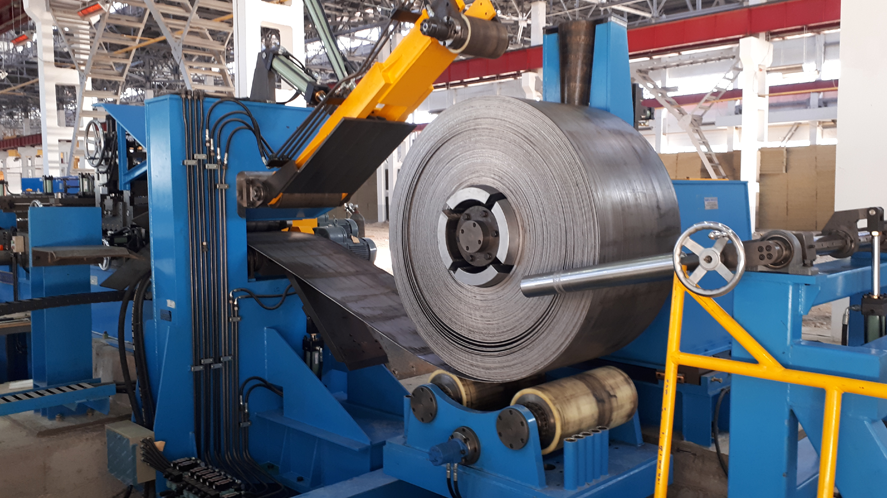

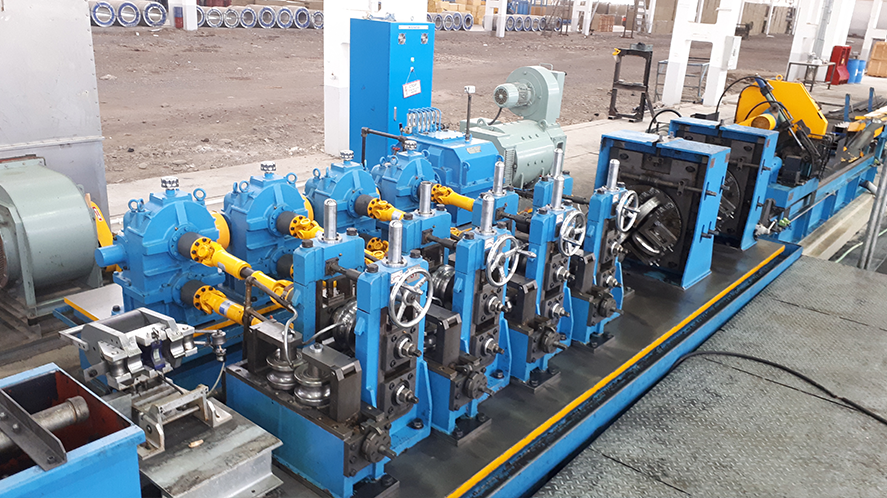

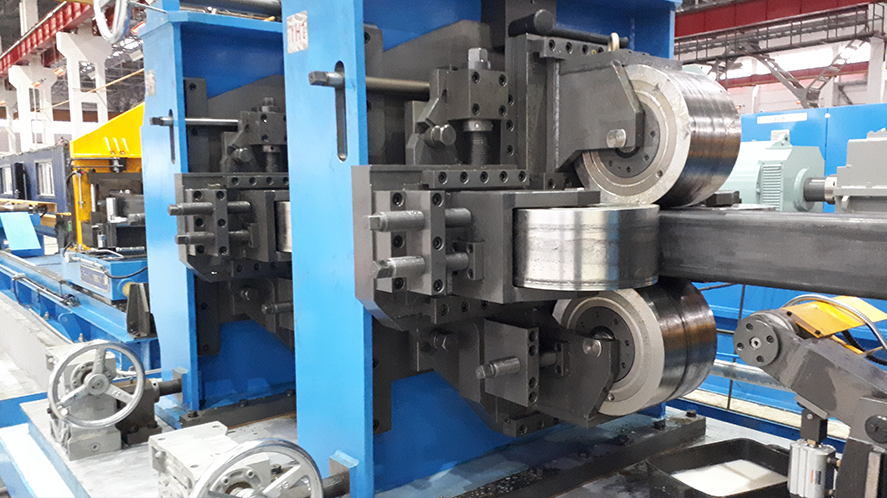

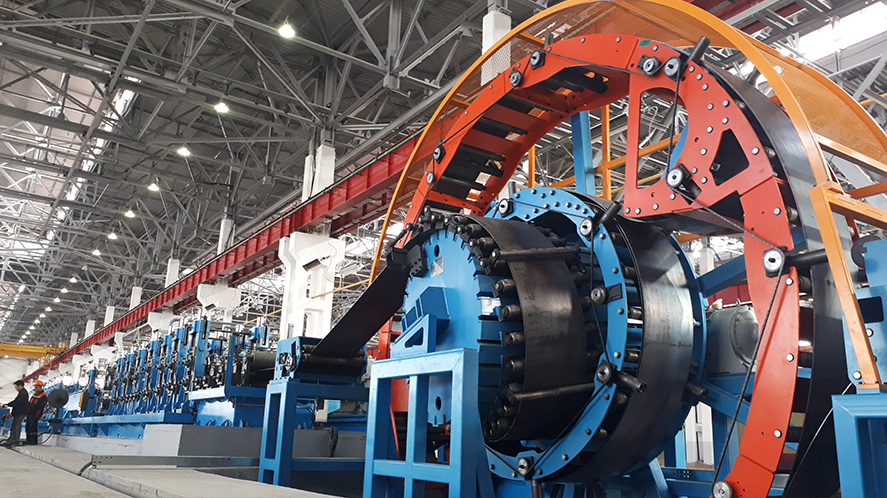

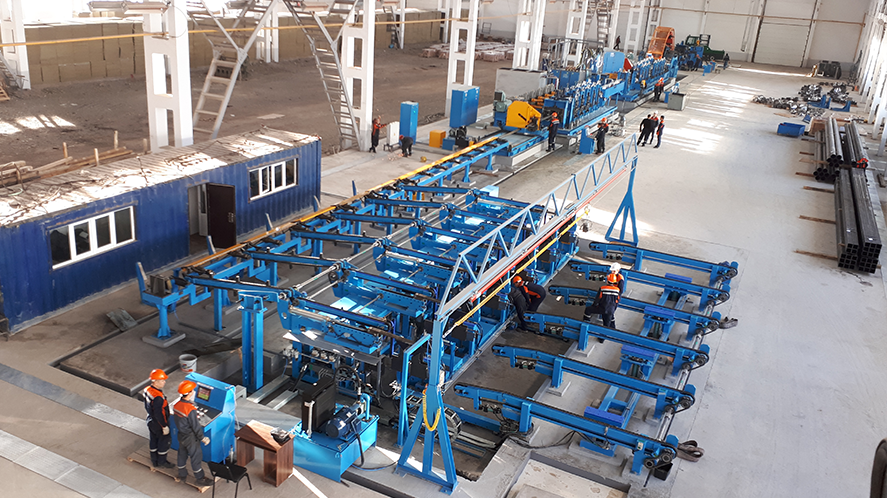

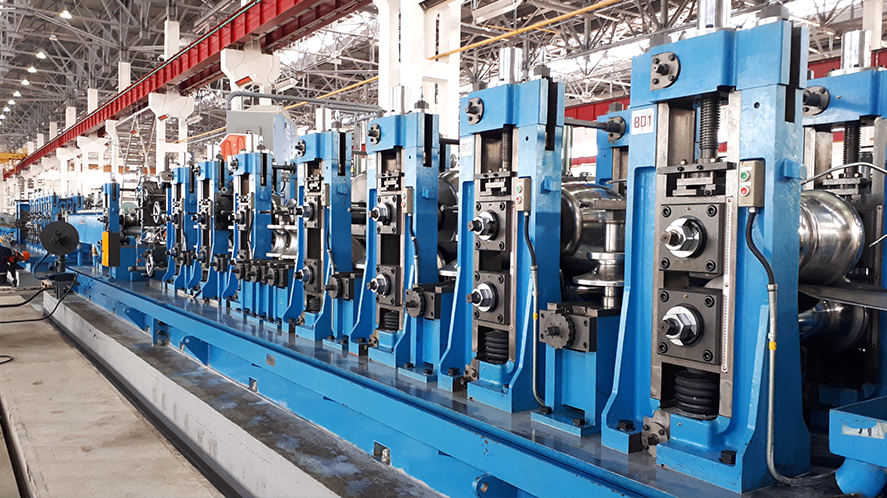

TUBE MILL LINE설비의 기본 구성요소는 ENTRY SECTION, MILL SECTION,

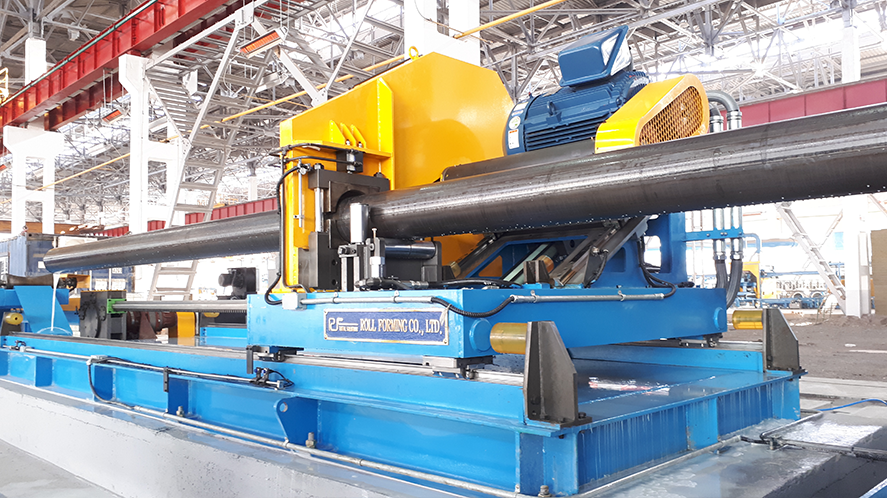

CUTTING SECTION 그리고 FINISHING SECTION으로 구성되어 있습니다.
| Model | Pipe size(inch) | Tude OD(mm) | Square Tube(mm) | Thickness(mm) |
|---|---|---|---|---|
| RFM-TM100 | 1″ | Ø10-Ø25.4 | 12X12-20X20 | 0.4-2.0 |
| RFM-TM150 | 1 1/2″ | Ø10-Ø38.1 | 12X12-30X30 | 0.6-2.4 |
| RFM-TM180 | 1 3/4″ | Ø12.7-Ø50.8 | 12X12-40X40 | 0.8-3.2 |
| RFM-TM200 | 2″ | Ø21.7-Ø60.5 | 15X15-50X50 | 0.8-4.0 |
| RFM-TM250 | 2 1/2″ | Ø25.4-Ø76.3 | 20X20-65X65 | 1.0-4.5 |
| RFM-TM300 | 3″ | Ø34-Ø89.1 | 25X25-70X70 | 1.4-4.5 |
| RFM-TM500 | 5″ | Ø50.8-Ø139.8 | 40X40-100X100 | 1.6-6.5 |
| RFM-TM600 | 6″ | Ø60.5-Ø168.3 | 50X50-125X125 | 2.0-7.9 |
| RFM-TM800 | 8″ | Ø89.1-Ø219.1 | 70X70-175X175 | 3.2-9.5 |
| RFM-TM1200 | 12″ | Ø114.3-Ø323.9 | 90X90-250X250 | 4.5-12.7 |
